Comment créer un mapping pour les mesures de l'hydrogéologie?

Pour pouvoir visualiser vos données prises sur le terrain par des fluorimètres, vous devez créer un mapping permettant aux données brutes d'être visualisées sur des graphiques.

  1. Il faut connaître quelle lampe/LED du fluorimètre que vous utilisez
    • LED1 = Fluorescine, Uranine, Eosin, Chlorophyll A
    • LED2 = Soforhodamine, Amodorhodamine G, (famille Rhodamine)
    • LED3 = Tinopal, Na naphtionate, Amino-G acid, Photine
  2. Allez sous tds.tetraedre.com/manage
  3. Cliquez sur "Contexte Physique", cliquez ensuite sur "View" du TRMC qui vous intéresse
  4. Cliquez sur "Ajouter un mapping"

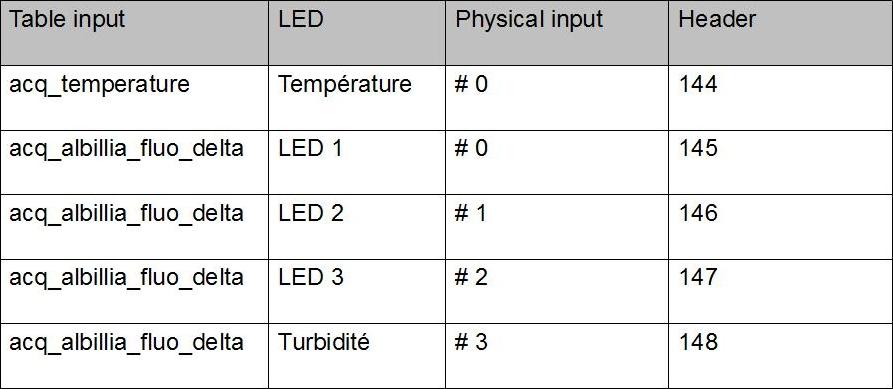

  5. Vous pouvez ici compléter votre mapping en fonction de l'utilisation de votre fluorimètre à savoir (la température, la LED 1, la LED 2, la LED 3, la Turbidité. Afin de pouvoir mettre les bonnes informations au bon endroit voici un petit tableau récapitulatif:

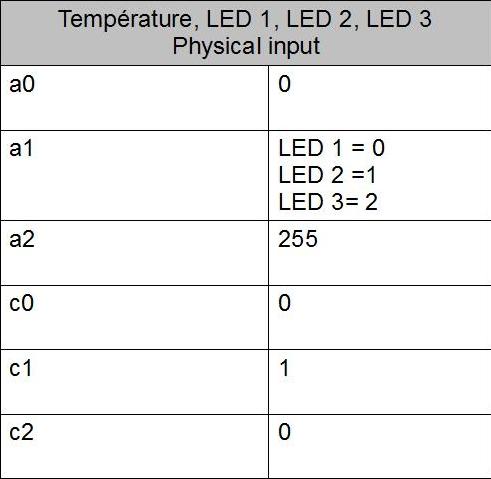

  6. Pour la Température, LED 1, LED 2, LED 3 voici les éléments qu'il faut mettre:
  7. Pour la Turbidité plusieurs valeurs changent:
    • Pour obtenir les chiffres qui se situent dans le rectangle, il faut télécharger le programme "Affiche XLM" sur le lien: http://www.tetraedre.com/download.php
      • Cliquez sur "tools", Convert to ppb
      • Load calibration file (cherchez le fichier du fluorimètre en question)

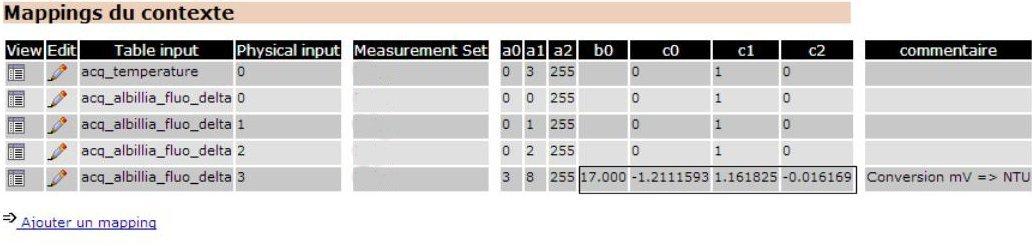

      • Reportez les chiffres qui se trouvent dans le rectangle rouge dans votre mapping
    • En reportant les chiffres trouvés à partir du fichier de calibration du fluorimètre, cela permet au système de faire la conversion entre mV et NTU.
